IV4K-1200 Series

电影机讯道后挂

IV4K-1200 Series 电影机讯道后挂

IV4K-1200 系列讯道后挂系统可将摄影机变化成现场制作摄像机使用。能够用广播标准的复合摄像机光缆连接摄像机和制作系统，不仅支持视频信号传输，同时支持光缆供电，实现直播、录制、特别是多通道协同工作所需的通话、TALLY 提示信息、摄像机控制等全部功能。

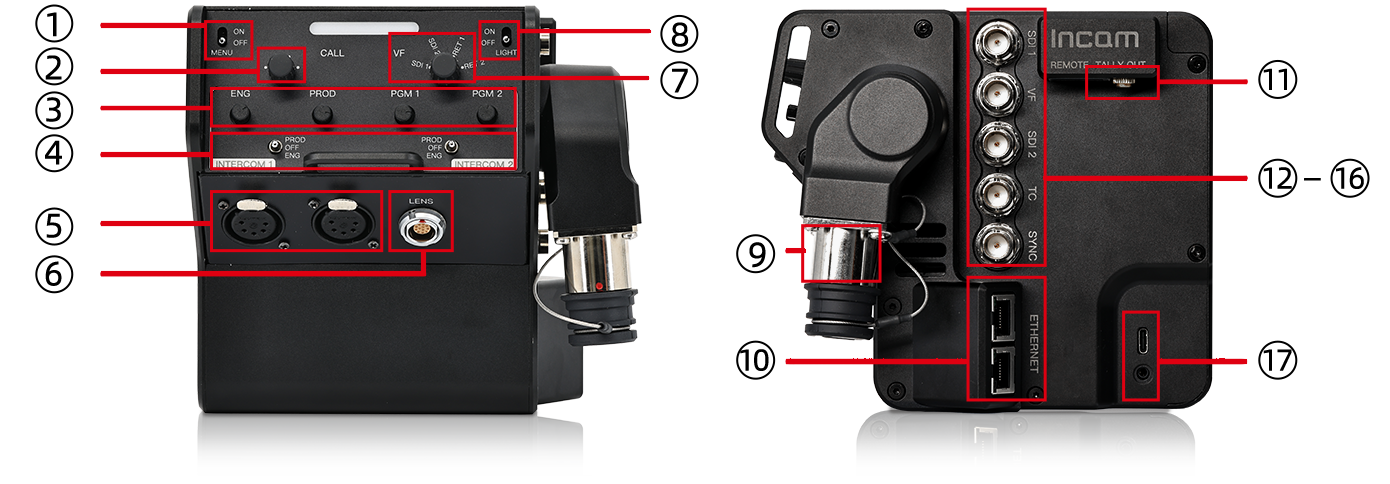

  • 1）侧屏开关
  • 2）侧屏调节旋钮
  • 3）音量旋钮
  • 4）通话切换开关
  • 5）通话接口
  • 6）镜头控制接口
  • 7）返送信号切换
  • 8）背光开关
  • 9）SMPTE 接口
  • 10）千兆以太网
  • 11）TALLY 输出
  • 12）SDI 1 输入
  • 13）返送切换输出
  • 14）SDI 2 输入（选配）
  • 15）时码输入
  • 16）双向同步
  • 17）LANC（选配）
  • 1）侧屏开关
  • 2）侧屏调节旋钮
  • 3）音量旋钮
  • 4）通话切换开关
  • 5）通话接口
  • 6）镜头控制接口
  • 7）返送信号切换
  • 8）背光开关
  • 9）SMPTE 接口
  • 10）千兆以太网
  • 11）TALLY 输出
  • 12）SDI 1 输入
  • 13）返送切换输出
  • 14）SDI 2 输入（选配）
  • 15）时码输入
  • 16）双向同步
  • 17）LANC（选配）

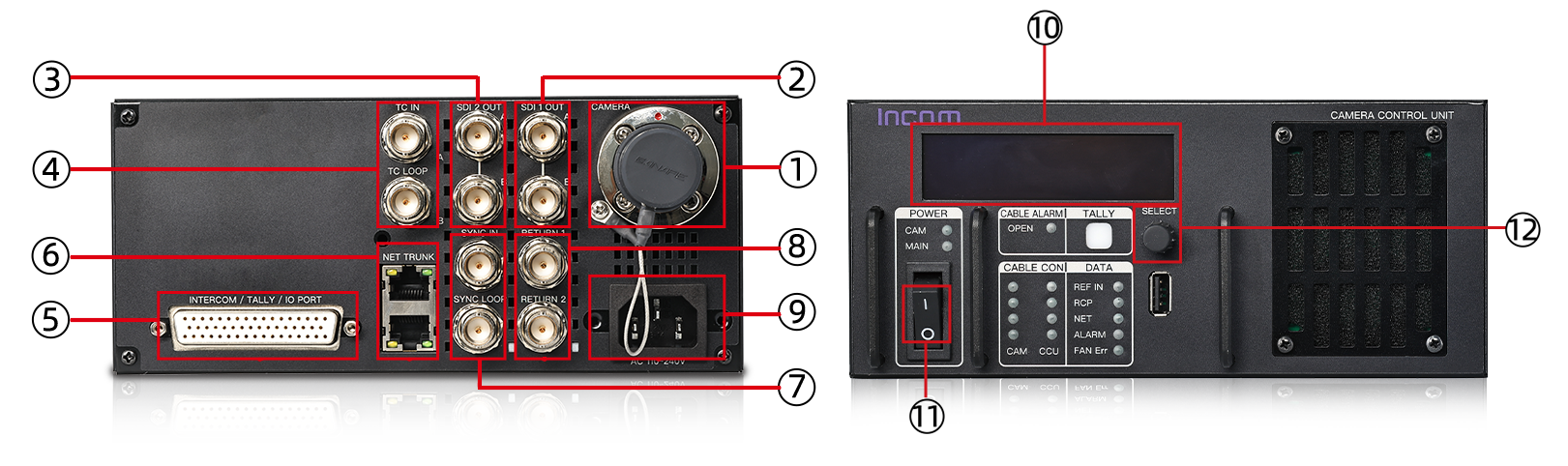

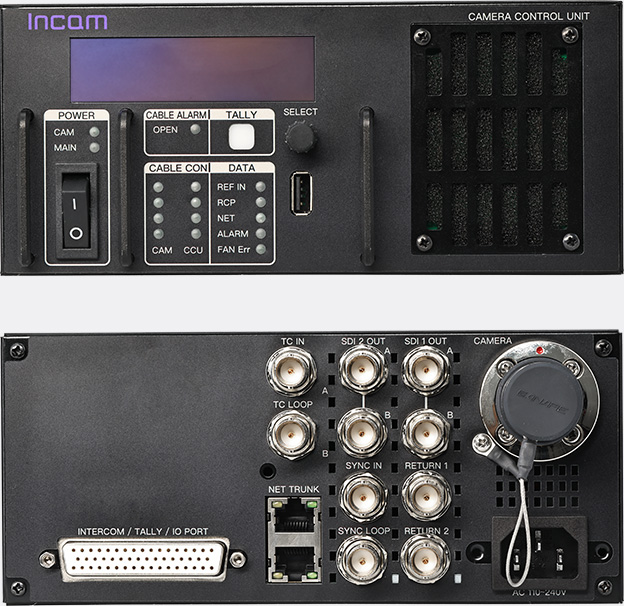

IVCU-1200 CCU

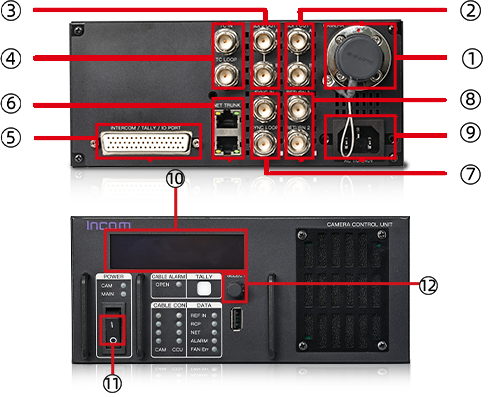

  • 1）SMPTE 接口
  • 2）SDI 1 out with loop
  • 3）SDI 2 out with loop（选配）
  • 4）TC in with loop
  • 5）通话/TALLY/GPIO 接口
  • 6）2路千兆以太网
  • 7）SYNC out with loop
  • 8）2路返送信号输入
  • 9）交流电源
  • 10）菜单显示屏
  • 11）电源开关
  • 12）菜单设置按钮
  • 1）SMPTE 接口
  • 2）SDI 1 out with loop
  • 3）SDI 2 out with loop（选配）
  • 4）TC in with loop
  • 5）通话/TALLY/GPIO 接口
  • 6）2路千兆以太网
  • 7）SYNC out with loop
  • 8）2路返送信号输入
  • 9）交流电源
  • 10）菜单显示屏
  • 11）电源开关
  • 12）菜单设置按钮

IV4K-1200 Series
电影机讯道后挂系统技术参数

尺寸（L×W×H） IVCA-1200: 130×145×145mm、IVCU-1200: 200×270×90mm
重量 IVCA-1200: 约0.8kg、IVCU-1200: 约2.5kg
电源功耗 AC 220V, 250W（含自身消耗）
工作温度 0℃ ~ +40℃
工作湿度 20% ~ 80%
SDI接口 BNC，reclocking and equalization
信号标准 SMPTE ST 2082-1、SMPTE ST 2081-1
阻抗特性 75Ω
信号幅度 800mV
电缆均衡 50m，Belden 4794R
对齐抖动 0.10UI
定时抖动 0.58UI
上升时间 38ps
下降时间 37ps
直流偏移 OV+10mV

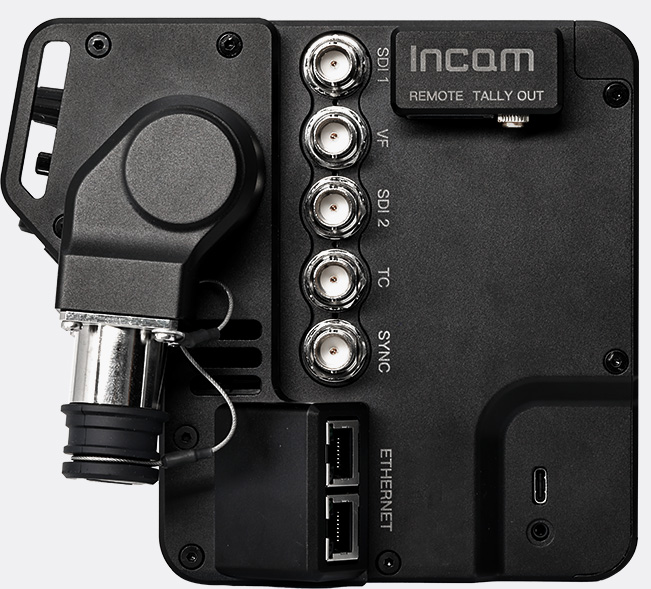

IVCA-1200 后挂

视频输入 SDI 1 BNC（×1）
视频输入 SDI 2（选配） BNC（×1）
VF 输出 BNC（×1）
时间码输出 BNC（×1）
同步输出 BNC（×1）
TALLY 输出 3.5mm 耳机接口
LANC（选配） 3.5mm 耳机接口
通话接口 XLR-type（×1）
镜头接口 12-pin（×1）
以太网 RJ45（×1）1000M
线缆 SMPTE 304M（×1）

IVCA-1200 CCU

视频输入 SDI 1 BNC（×1）, loop
视频输入 SDI 2（选配） BNC（×1）, loop
返送输入 BNC（×2）
时间码输入 BNC（×1）, loop
同步输入 BNC（×1）, loop
以太网 RJ45（×2）1000M
通话/TALLY/GPIO DB-50（×1）
线缆 SMPTE 304M（×1）
